厚板卷圓加工

厚板卷圓加工是指通過一定的工藝將厚板材料加工成圓形或近似圓形的曲面，通常用于制作管道、壓力容器、儲罐等具有圓形結構的產品。厚板卷圓加工的技術涉及到材料的選擇、設備的使用、加工工藝的控制以及質量檢測等多個方面。本文將詳細探討厚板卷圓加工的過程、設備、注意事項及其應用。

一、厚板卷圓加工的基本原理

1.基本原理： 厚板卷圓加工的基本原理是通過將平板材料經過逐步的彎曲、成型，最終實現圓形或曲面的效果。其關鍵步驟包括材料預處理、成型過程中的拉伸與壓縮、以及后期的焊接與連接。通過控制加工參數（如溫度、壓力和彎曲半徑等），能夠保證加工后的板材符合設計要求。

二、厚板卷圓加工的工藝流程

材料選擇與準備：

1.根據設計要求選擇合適的板材，一般采用鋼板、鋁板或合金板等材料。

2.對材料進行清潔，去除表面的氧化層和雜質，確保材料表面光滑。

初步成型：

1.使用卷板機進行初步的彎曲加工。卷板機的工作原理是通過兩個或三個輥子在一定壓力下對板材進行逐漸的彎曲。通常分為粗彎和精彎兩道工序，粗彎是通過較大半徑的輥子將板材初步卷成圓形，精彎則通過較小半徑的輥子將材料進一步調整，確保板材的圓度。

校正與調節：

1.在卷圓過程中，板材會受到一定程度的變形，因此需要通過精細的校正來調整材料的形狀。常用的校正方法包括利用液壓機、矯正輥等設備對板材進行進一步修正，確保其表面光滑、無裂紋。

焊接與連接：

1.成型后的厚板通常需要進行拼接，特別是當板材的尺寸較大時。焊接是連接厚板的主要方法，常用的焊接技術包括氣焊、弧焊、TIG焊等。焊接過程需要確保焊縫的強度和密封性，避免由于焊接不良導致的漏油、漏氣等問題。

后處理與質量檢查：

1.焊接完成后，通常需要進行熱處理或表面處理，以消除焊接過程中的內應力，提升材料的強度和耐腐蝕性。質量檢查包括對成品的尺寸、形狀、焊接質量進行全面檢測，確保其符合設計規范。

三、厚板卷圓加工的設備

卷板機： 卷板機是進行厚板卷圓加工的核心設備，其作用是將平板材料逐步卷成圓形。卷板機通常分為兩種類型：對稱式和非對稱式。對稱式卷板機適用于薄板的加工，非對稱式卷板機則廣泛應用于厚板的加工。卷板機的主要技術參數包括輥子的直徑、壓下量、彎曲半徑等。

液壓機： 液壓機用于進行板材的校正和精整，通過液壓系統提供均勻的壓力對板材進行矯正。液壓機可以精確控制施加的壓力和方向，是確保板材表面光滑、圓度符合要求的重要設備。

焊接設備： 焊接設備主要用于對卷圓后的板材進行拼接。根據焊接工藝的不同，可以選擇不同類型的焊機，如弧焊機、氬弧焊機等。焊接過程中的熱輸入控制是保證焊縫質量的關鍵。

熱處理設備： 對于某些材料，可能需要進行熱處理來消除內應力或提升材料性能。常見的熱處理設備包括爐式加熱爐、電弧爐等。熱處理溫度、時間等參數需要根據材料的特性進行調節。

四、厚板卷圓加工中的技術難點

材料的變形與控制： 厚板在卷圓過程中容易發生變形，因此需要精確控制卷曲工藝的各個參數，確保材料的均勻彎曲，避免出現裂紋、褶皺等缺陷。

焊接接頭的質量： 厚板焊接時，由于板材厚度較大，焊接接頭容易出現氣孔、夾渣、裂紋等缺陷，這會影響成品的質量。因此，在焊接過程中，需要嚴格控制焊接溫度、速度、氣氛等因素，保證焊接接頭的強度和密封性。

板材的厚度與剛性： 隨著板材厚度的增加，板材的剛性也隨之增強，這使得卷圓過程中的控制難度增大。厚板的卷圓需要更強的機械力和更精確的設備調節。

五、厚板卷圓加工的應用領域

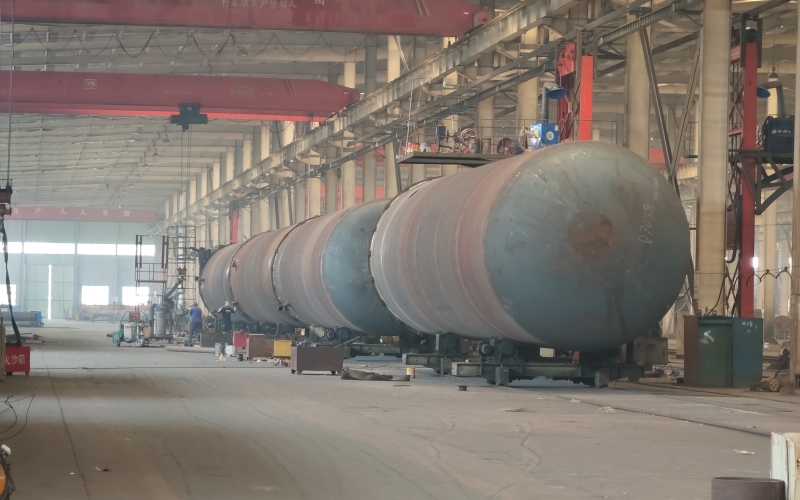

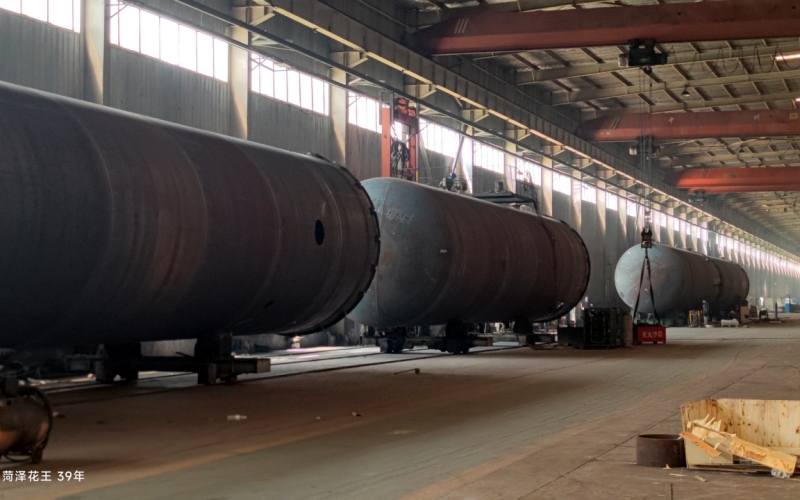

壓力容器： 厚板卷圓加工是壓力容器制造中的核心工藝。許多壓力容器需要由厚板卷成圓形，如儲氣罐、反應釜等。通過卷圓加工，能夠確保容器的強度和密封性，滿足高壓工作環境的要求。

儲罐： 儲罐廣泛應用于石油、化工、食品等行業，用于儲存液體或氣體。儲罐通常采用厚板材料，通過卷圓加工形成底部和頂部圓形部分，再進行焊接和拼接。

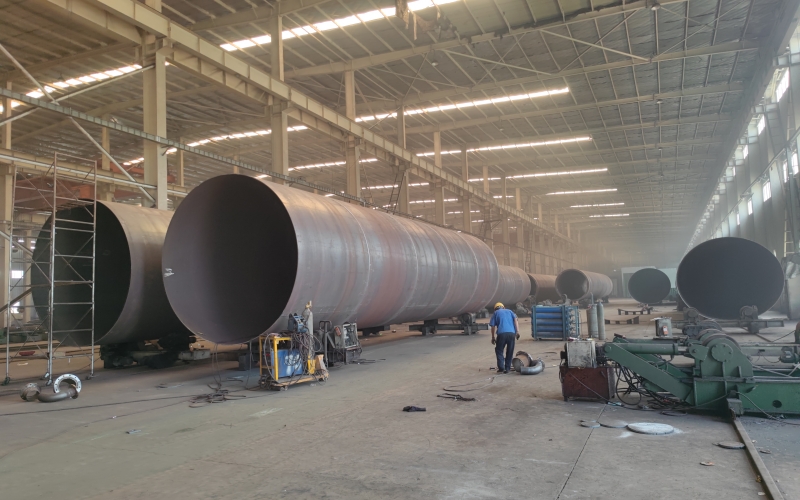

管道： 在石油、化工、電力等行業，厚板卷圓加工常用于制造大型管道。管道需要具備較高的耐壓、耐腐蝕性能，因此其制作過程中的質量控制至關重要。

船舶與航空航天： 在船舶制造和航空航天工業中，厚板卷圓加工用于制作各種結構件，如船體的外殼、航天器的外殼等，這些結構件通常要求高強度和良好的耐久性。

六、總結

1. 綜合分析： 厚板卷圓加工是一個復雜且精細的工藝過程，涉及材料選擇、設備使用、工藝控制以及質量檢測等多個環節。通過不斷改進技術和設備，厚板卷圓加工的精度和效率得到了顯著提高，廣泛應用于各個領域。對于從事這一領域的工程師和技術人員來說，掌握厚板卷圓加工的核心技術和方法，能夠有效提升產品的質量和生產效率。
