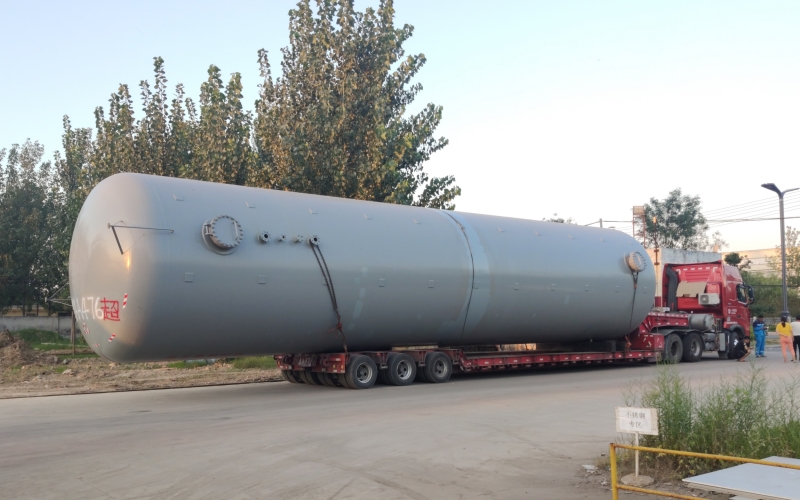

50立方液化氣石油氣儲罐

產品名稱：50立方液化石油氣儲罐

外形尺寸：直徑2600mm 長度9984mm 高度3100mm

設計參數：

設計制造標準：

1、《固定是壓力容器安全技術監察規程》TSG R0004-2009

2、《壓力容器》GB150.1~150.4-2011

3、《臥式容器》NB/T47042-2014

4、《承壓設備焊后熱處理規程》GB/T30583-2014

技術要求：

1、50立方液化氣石油氣儲罐罐體用鋼板要符合GB713-2014《鍋爐和壓力容器用鋼板》中熱軋鋼板的要求且逐張超聲波檢測并符合NB/T47013.3-2015中的規定，合格級別不低于2級。

2、50立方液化氣石油氣儲罐鋼管要符合GB9948-2013中的規定，外徑不小于70mm且壁厚不小于6.5mm的鋼管應進行0度沖擊試驗，沖擊功平均值不能小于40焦。

3、50立方液化氣石油氣儲罐鍛件應符合NB/T47008-2010中2級鍛件的要求。

4、50立方液化氣石油氣儲罐焊接方法和所采用的焊接材料應按NB/T47015-2011《壓力容器焊接規程》中的規定，焊條電弧焊焊條牌號低合金之間為J507，不銹鋼與碳鋼之間為A302,其余為J427；埋弧焊焊絲牌號為H10Mn2，焊劑牌號為HJ431。

5、設備檢驗合格后，外表面整體除銹，符合GB/T8923.1-2011中Sa2級要求，涂防銹底漆和銀灰面漆各兩道，運輸包裝按照《壓力容器涂覆與運輸包裝》中的規定。

安全注意事項：

1、50立方液化氣石油氣儲罐安全閥選用彈簧式微啟封閉式安全閥，安全閥排放口應設置導管。將泄放液化氣引至安全地點，并進行妥善處理，不得直接排入大氣。

2、液位計采用磁性液位計，兩液位計接管中心垂線水平間距公差及通過液位計兩接管法蘭中心線垂線間距公差為±1.0mm。

3、50立方液化氣石油氣儲罐設計使用年限為設備預期使用年限，實際使用年限由實際使用工況，安全余量，定檢結果而確定。
